Anwendungsarchitektur

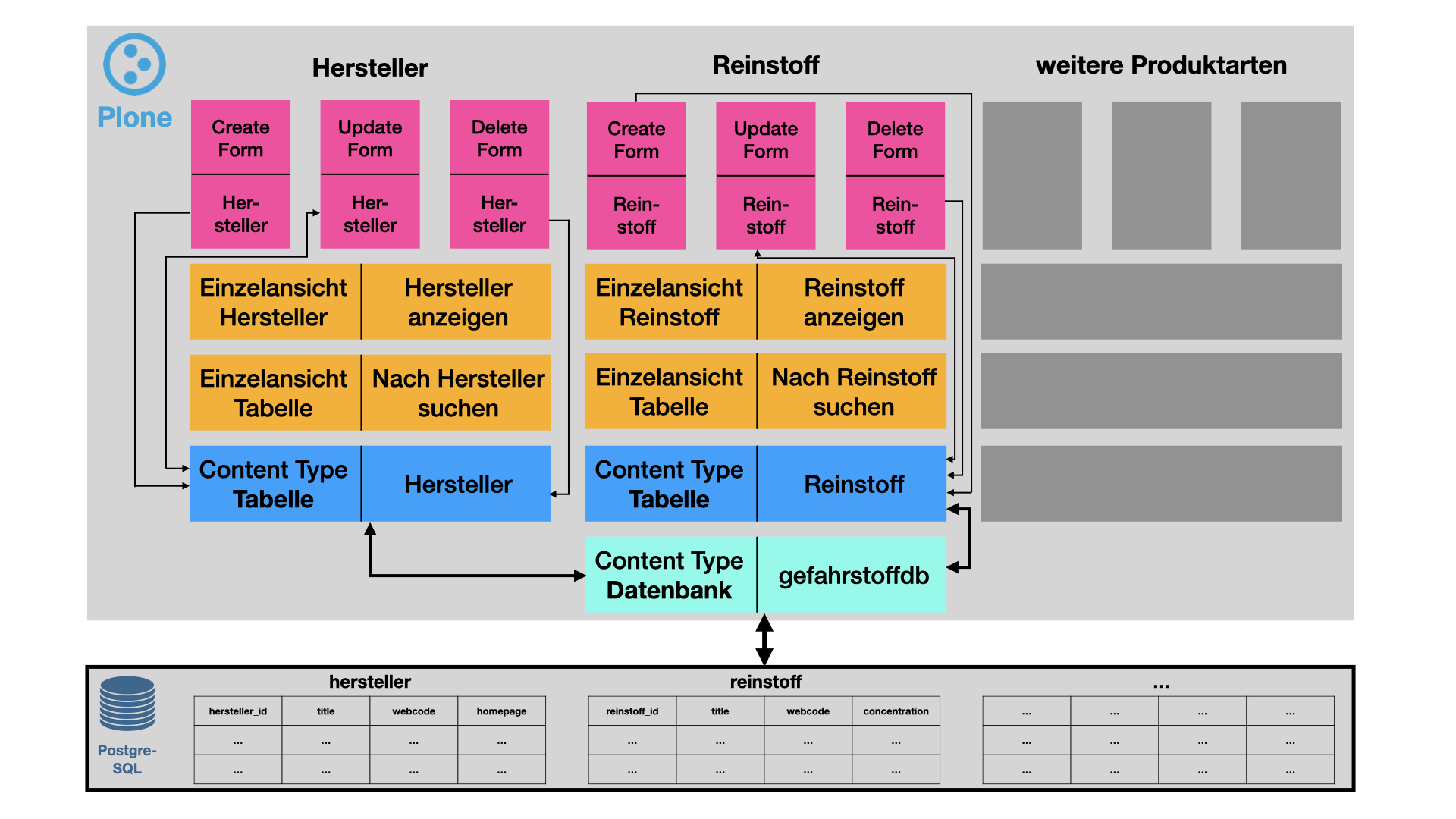

Blockschaubild der Anwendung

Hierbei handelt es sich um eine vereinfachte Darstellung des Zusammenspiels unterschiedlicher Komponenten des Projekts. Bild öffnen

Ebenen der Anwendung

Die Anwendung besteht aus mehreren logischen Ebenen, die miteinander kommunizieren und Daten untereinander austauschen können. Im Folgenden wird das obige Bild, und damit die Funktionsweise von edi.substanceforms, von unten nach oben beschrieben.

PostgreSQL

Relationales Datenbanksystem PostgreSQL

Die Basis der Architektur bildet ein relationales Datenbankmanagementsystem (RDBMS), basierend auf PostgreSQL. Da die Einrichtung dieser Datenbank nicht Teil des Projektes ist, wird hier nur soweit darauf eingegangen um darzustellen, dass alle Daten zu Herstellern und Gefahrstoffprodukten hier gespeichert werden. Dafür kommt jeweils eine Tabelle zum Einsatz, die in ihren Spalten alle Eigenschaften der Produkte abbildet. Eine Ausnahme bilden die Bilder zu den Gefahrstoffprodukten. Diese werden direkt im CMS gespeichert. In der Datenbank wird ein URL-Referenz auf das Bild gespeichert.

Plone

Der genaue Aufbau der Software ist obiger Grafik zu entnehmen, der Entwurf der Klassendiagramme ist in Anhang 6 zu finden.

Content-Type Datenbank

Der Plone Content-Type (CT) Datenbank interagiert direkt mit der zugrunde liegenden PostgreSQL Datenbank. Da im CT Datenbank die Anmeldedaten der Datenbank hinterlegt werden, ist es das Modul, welches die Verbindung zur PostgreSQL- Datenbank herstellt und für die Anwendung aufrecht erhält.

Content-Type Tabelle

Auf dem CT Datenbank sitzt der CT Tabelle. Für jede PostgreSQL-Datenbanktabelle, die im CMS abgebildet werden soll, wird eine CT Tabelle angelegt. Darin wird neben der referenzierten Datenbanktabelle auch spezifiziert, welche Spalten später bei der Einzelansicht berücksichtigt werden sollen. Für Gefahrstoffgemische gibt es die Möglichkeit, nur bestimmte Typen dieser Mixtur anzuzeigen.

Einzelansicht Tabelle

Die Standardansicht der Tabelle besitzt die Möglichkeit, alle Elemente der Tabelle (=Datensätze) anzuzeigen. Diese Standardansicht wird im Programmcode für den Hersteller und die Gefahrstoffprodukte weiter spezialisiert werden. Auf diese Weise wird der Benutzer in die Lage versetzt, die Datensätze nach entsprechenden Kriterien zu filtern. Diese Ansicht bildet eine Trefferliste, bei der die Benutzer auf einen Datensatz klicken können, um in die spezialisierte Einzelansicht des Herstellers oder Gefahrstoffproduktes zu kommen.

Einzelansicht Hersteller oder Produkt

Für jede Tabelle und die darin gespeicherten Datensätze gibt es spezialisierte Einzelansichten. In diesen Einzelansichten werden alle Eigenschaften der Hersteller oder Gefahrstoffprodukte, welche aus der PostgreSQL Datenbank abgerufen werden, visuell aufbereitet und angezeigt. Hierfür stehen der Einzelansicht unterschiedlichste Übersetzungs- und Umwandlungsmethoden der Klasse single_view zur Verfügung, welche von allen Einzelansichten gleichermaßen genutzt werden können.

Create-View

Der Create-View erlaubt es, der Datenbank einen neuen Datensatz hinzuzufügen. Er wird in der Ansicht der Tabelle über einen Button "Artikel hinzufügen" aufgerufen. Der Create-View ist ein HTML-Formular und beinhaltet Felder zu allen Attributen, die erfasst werden können bzw. müssen. Die eingegebenen Eigenschaften werden nach mehrerer Prüfung auf Plausibilität der Daten schließlich in die PSQL-Datenbank geschrieben.

Update-View

Der Update-View wird aus der Einzelansicht des Herstellers oder Produktes über einen Button "Artikel bearbeiten" aufgerufen. Der Update-View ist technisch wie optisch nahezu identisch mit dem Create-View, beinhaltet ebenfalls ein HTML-Formular mit allen Feldern, jedoch werden hier die Felder bereits vorbelegt mit den vorhandenen Daten. Soll eine Änderung vorgenommen werden, so ändert der Nutzer beispielsweise im Feld "Titel" den Inhalt von "Silux Max Super" zu "Silux Super Max".

Delete-View

Der Delete-View wird ebenfalls aus der Einzelansicht des Produktes aufgerufen, zum Einsatz kommt ein Button "Artikel löschen". Der Delete-View beinhaltet eine Abfrage, ob man sich sicher sei, das Produkt löschen zu wollen. Wird das Kästchen entsprechend angekreuzt, so wird der Datensatz aus der Datenbanktabelle von PostgreSQL entfernt.
